فلنج اسپیگات
انواع فلنج اسپیگات
فلنج اسپیگات مدنظر خود را پیدا نکردید؟!
همین حالا فرم را پر کنید تا کارشناسان ما در اسرع وقت با شما تماس بگیرند.
فیلتر بر اساس سایز
فلنج اسپیگات جهت لوله چدن داکتیل چیست؟
این نوع فلنج اسپیگات برای استفاده در خطوط لوله چدن داکتیل طراحی شده و امکان اتصال لوله به شیرآلات، اتصالات و سایر تجهیزات دارای اتصال فلنجی را فراهم می‌کند. این محصول از چدن داکتیل و در سایز های DN65 تا DN1000 و کلاس های فشاری PN10، PN16، PN25 و PN40 قابل تولید است. ساخت فلنج بر اساس استاندارد ISO 2531 و استاندارد فلنج مطابق EN 1092-2 انجام می شود و پوشش رنگ آن حداقل 250 میکرون ضخامت دارد.
فلنج اسپیگات جهت لوله GRP چیست؟
فلنج اسپیگات مخصوص لوله های GRP برای ایجاد اتصال بین این نوع لوله و شیرآلات، اتصالات یا سایر تجهیزات فلنج دار مورد استفاده قرار می گیرد. این فلنج از چدن داکتیل در سایز های DN80 تا DN1000 و فشارهای کاری PN10، PN16، PN25 و PN40 تولید می شود. استاندارد ساخت محصول ISO 2531 و استاندارد فلنج EN 1092-2 است و برای آن پوشش رنگ با ضخامت حداقل 250 میکرون در نظر گرفته می شود.
فلنج اسپیگات ( BO ) جهت لوله آزبست چیست؟
این مدل فلنج اسپیگات برای استفاده در خطوط لوله آزبست سیمانی طراحی شده و در بازار با نام BO نیز شناخته می شود. این محصول برای اتصال لوله آزبست به تجهیزات و اتصالات دارای فلنج به کار می رود و از چدن داکتیل در سایزهای DN60 تا DN1000 تولید می شود. فلنج اسپیگات آزبست در دو کلاس CPN و DPN قابل تولید است و ساخت آن مطابق استاندارد ISO 2531 بوده و فلنج آن بر اساس EN 1092-2 تولید می شود. همچنین پوشش رنگ این محصول حداقل 250 میکرون ضخامت دارد.
فلنج اسپیگات چیست؟ معرفی انواع فلنج اسپیگات و کاربرد آن ها
در شبکه های انتقال و توزیع آب، برای اتصال لوله ها به تجهیزاتی مانند شیرآلات، پمپ ها و سایر تجهیزات دارای اتصال فلنجی، از قطعات مختلفی استفاده می شود. یکی از این قطعات فلنج اسپیگات است. فلنج اسپیگات نوعی اتصال فلنجی است که برای ایجاد ارتباط بین لوله و تجهیزات فلنج دار مورد استفاده قرار می گیرد و با توجه به نوع لوله، در مدل های مختلفی تولید می شود.
انتخاب فلنج مناسب اهمیت زیادی دارد؛ زیرا نوع اتصال باید با جنس و ساختار لوله ای که در پروژه استفاده می شود هماهنگ باشد. به همین دلیل فلنج اسپیگات برای لوله های مختلف، از جمله لوله چدن داکتیل، لوله GRP و لوله آزبست، در مدل های متناسب با هر کاربرد تولید می شود.
فلنج اسپیگات چیست؟

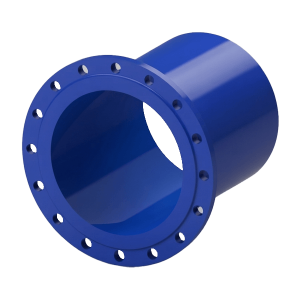

فلنج اسپیگات قطعه ای از جنس چدن داکتیل است که برای ایجاد یک اتصال فلنجی در انتهای خط لوله استفاده می شود. بخش اسپیگات این قطعه با نوع اتصال و لوله مورد استفاده در پروژه هماهنگ می شود و بخش فلنجی آن امکان اتصال به تجهیزات یا قطعات دارای فلنج را فراهم می کند.
نکته مهم این است که فلنج اسپیگات یک محصول واحد برای تمام لوله ها نیست. نوع طراحی و اتصال آن با توجه به نوع لوله ای که قرار است در پروژه استفاده شود، متفاوت خواهد بود.
فلنج اسپیگات چه کاربردی دارد؟
مهم ترین کاربرد فلنج اسپیگات، ایجاد امکان اتصال لوله به تجهیزات و قطعاتی است که اتصال فلنجی دارند.فلنج اسپیگات همچنین این امکان را فراهم می کند که در زمان تعمیرات، سرویس یا تعویض تجهیزات، اتصال مورد نظر قابلیت باز شدن داشته باشد.
البته انتخاب مدل مناسب فلنج اسپیگات باید بر اساس نوع لوله، سایز لوله، فشار کاری و مشخصات اتصال انجام شود.
انواع فلنج اسپیگات
یکی از مهم ترین نکات درباره فلنج های اسپیگات، تفاوت آن ها بر اساس نوع لوله مورد استفاده است. فلنج اسپیگات تولیدی شرکت دانش بنیان ذوب ریزان همدان در سه مدل اصلی برای استفاده در لوله های مختلف ارائه می شود:
- فلنج اسپیگات جهت استفاده برای لوله چدن داکتیل
- فلنج اسپیگات جهت استفاده برای لوله GRP
- فلنج اسپیگات جهت استفاده برای لوله آزبست
فلنج اسپیگات جهت استفاده برای لوله چدن داکتیل
این مدل برای استفاده در خطوط لوله چدن داکتیل طراحی شده است. لوله های چدن داکتیل به دلیل کاربرد گسترده در شبکه های انتقال و توزیع آب، در بسیاری از پروژه های زیرساختی مورد استفاده قرار می گیرند.
فلنج اسپیگات جهت استفاده برای لوله GRP
دومین نوع، فلنج اسپیگات مخصوص لوله های GRP است. لوله های GRP از جمله لوله هایی هستند که در برخی پروژه های انتقال سیالات مورد استفاده قرار می گیرند و اتصال آن ها به تجهیزات مختلف باید با قطعات متناسب با ساختار لوله انجام شود.
لوله GRP چیست؟
لوله GRP مخفف Glass Reinforced Plastic به معنی پلاستیک تقویت شده با الیاف شیشه است. این لوله از ترکیب رزین و الیاف شیشه ساخته می شود و به دلیل وزن نسبتاً کم، مقاومت مناسب در برابر خوردگی و دوام بالا، در پروژه های مختلف انتقال آب و سیالات مورد استفاده قرار می گیرد.
یکی از ویژگی های مهم لوله های GRP این است که در مقایسه با بسیاری از لوله های فلزی، در برابر زنگ زدگی و خوردگی مقاومت بالایی دارند. به همین دلیل می توانند برای استفاده در شبکه های انتقال و توزیع آب و برخی کاربردهای صنعتی گزینه مناسبی باشند.
از آنجا که اتصال لوله GRP به تجهیزات مختلف نیازمند قطعات متناسب با ساختار و نوع اتصال این لوله است، فلنج اسپیگات مخصوص لوله GRP می تواند برای ایجاد اتصال بین این لوله و تجهیزات دارای اتصال فلنجی مورد استفاده قرار گیرد.
فلنج اسپیگات جهت استفاده برای لوله آزبست
سومین مدل، فلنج اسپیگات مخصوص لوله های آزبست است. این نوع اتصال برای استفاده در خطوطی که از لوله آزبست استفاده می شود، طراحی شده است.
در بازار و بین فعالان حوزه لوله و اتصالات، این نوع اتصال گاهی با اصطلاح BO نیز شناخته می شود. بنابراین اگر در اسناد فنی یا هنگام خرید با عبارت BO مواجه شدید، ممکن است منظور همان اتصال مورد استفاده برای لوله آزبست باشد.
لوله آزبست چیست؟
لوله آزبست سیمانی نوعی لوله است که از ترکیب سیمان و الیاف آزبست ساخته می شود. این لوله ها در گذشته به طور گسترده در شبکه های انتقال و توزیع آب، فاضلاب و برخی کاربردهای عمرانی مورد استفاده قرار می گرفتند.
لوله های آزبست سیمانی نسبتاً سبک هستند و در برابر خوردگی مقاومت مناسبی دارند؛ به همین دلیل در بسیاری از شبکه های قدیمی، همچنان می توان نمونه هایی از آن ها را مشاهده کرد. با این حال، به دلیل ماهیت شکننده تر این لوله ها، هنگام جابه جایی، برش و اجرای اتصالات باید با دقت بیشتری با آن ها برخورد شود.
برای اتصال لوله آزبست به تجهیزات و قطعات دارای اتصال فلنجی، از اتصالات متناسب با این نوع لوله استفاده می شود. فلنج اسپیگات مخصوص لوله آزبست یکی از این اتصالات است که در اصطلاح بازار به آن BO نیز گفته می شود.
تفاوت انواع فلنج اسپیگات در چیست؟
مهم ترین تفاوت این سه مدل، نوع لوله ای است که فلنج برای استفاده با آن طراحی شده است. به همین دلیل نمی توان صرفاً بر اساس ظاهر قطعه، یک مدل را برای هر نوع لوله انتخاب کرد.
جدول انواع فلنج اسپیگات و کاربرد آن‌ها
| نوع فلنج اسپیگات | نوع لوله | کاربرد اصلی |
|---|---|---|
| فلنج اسپیگات چدن داکتیل | لوله چدن داکتیل | ایجاد اتصال فلنجی در خطوط لوله چدن داکتیل |
| فلنج اسپیگات GRP | لوله GRP | ایجاد اتصال فلنجی در خطوط لوله GRP |
| فلنج اسپیگات آزبست (BO) | لوله آزبست | ایجاد اتصال فلنجی در خطوط لوله آزبست |
بنابراین اولین سؤال هنگام انتخاب فلنج اسپیگات این است که این فلنج قرار است برای چه نوع لوله ای استفاده شود؟
پس از مشخص شدن نوع لوله، باید مواردی مانند سایز، فشار کاری و استاندارد مورد نیاز پروژه نیز بررسی شود.
مشخصات فنی فلنج اسپیگات تولیدی شرکت ذوب ریزان
شرکت دانش بنیان ذوب ریزان همدان فلنج اسپیگات را از چدن داکتیل و در محدوده سایزی DN80 تا DN1000 تولید می کند.
این محصولات در کلاس های فشاری زیر قابل تولید هستند:
- PN10
- PN16
- PN25
- PN40
استاندارد ساخت فلنج اسپیگات ISO 2531 و استاندارد مربوط به فلنج EN 1092-2 است.
همچنین برای افزایش مقاومت و دوام سطح قطعه، فلنج اسپیگات با پوشش رنگی با ضخامت حداقل 250 میکرون ارائه می شود.
مشخصات فنی فلنج اسپیگات
| مشخصه | مشخصات |
|---|---|
| جنس | چدن داکتیل |
| سایز | DN80 تا DN1000 |
| فشار کاری | PN10، PN16، PN25، PN40 |
| استاندارد ساخت | ISO 2531 |
| استاندارد فلنج | EN 1092-2 |
| حداقل ضخامت رنگ | 250 میکرون |
| انواع کاربرد | لوله چدن داکتیل، GRP و آزبست |
فلنج اسپیکات چه تفاوتی با فلج ساکت دارد ؟
مقایسه فلنج اسپیگات و فلنج ساکت
| ویژگی | فلنج اسپیگات | فلنج ساکت |
|---|---|---|
| سمت اتصال به لوله | اسپیگات | سوکت |
| نحوه درگیر شدن با لوله | اسپیگات داخل سوکت اتصال قرار می گیرد | لوله داخل سوکت قرار می گیرد |
| قسمت فلنجی | دارد | دارد |
| امکان اتصال به شیر و تجهیزات فلنج دار | بله | بله |
| انتخاب محصول | بر اساس سیستم اتصال لوله | بر اساس سیستم اتصال لوله |
هنگام انتخاب فلنج اسپیگات به چه نکاتی توجه کنیم؟
انتخاب فلنج اسپیگات مناسب فقط با توجه به قطر لوله انجام نمی شود. برای جلوگیری از انتخاب اشتباه، چند مشخصه اصلی باید بررسی شود.
1- نوع لوله: اولین و مهم ترین موضوع، مشخص کردن نوع لوله است. باید مشخص باشد که فلنج قرار است برای لوله چدن داکتیل، GRP یا آزبست استفاده شود.
2-سایز لوله: سایز فلنج باید با سایز لوله و سایر اجزای خط هماهنگ باشد. فلنج های اسپیگات تولیدی شرکت ذوب ریزان در سایزهای DN80 تا DN1000 قابل تولید هستند.
3- فشار کاری: فشار کاری خط نیز باید پیش از انتخاب محصول مشخص شود. فلنج اسپیگات در کلاس های فشاری PN10، PN16، PN25 و PN40 تولید می شود.
4- استاندارد مورد نیاز پروژه: در پروژه های عمرانی و زیرساختی، رعایت استاندارد اهمیت زیادی دارد. بنابراین هنگام خرید باید مشخصات محصول و استاندارد مورد نیاز پروژه بررسی شود.
5- کیفیت پوشش: پوشش مناسب می تواند از سطح قطعه در برابر عوامل محیطی محافظت کند. فلنج اسپیگات تولیدی شرکت ذوب ریزان با ضخامت رنگ حداقل 250 میکرون ارائه می شود.
خرید فلنج اسپیگات
برای خرید فلنج اسپیگات، علاوه بر قیمت، باید به مشخصات فنی و تناسب محصول با پروژه توجه کرد. انتخاب محصول بر اساس نوع لوله، سایز و فشار کاری، یکی از مهم ترین مراحل خرید است.
شرکت دانش بنیان ذوب ریزان همدان فلنج اسپیگات چدن داکتیل را در سایزهای DN80 تا DN1000 و فشارهای کاری PN10، PN16، PN25 و PN40 تولید می کند. این محصولات مطابق استاندارد ISO 2531 ساخته شده و فلنج آن ها بر اساس EN 1092-2 تولید می شود.
سوالات متداول
فلنج اسپیگات چیست؟
فلنج اسپیگات یکی از انواع اتصالات مورد استفاده در خطوط لوله است که امکان ایجاد اتصال فلنجی بین لوله و تجهیزات دارای فلنج را فراهم می کند.
فلنج اسپیگات برای چه لوله هایی استفاده می شود؟
فلنج اسپیگات با توجه به نوع کاربرد، برای لوله های مختلفی از جمله چدن داکتیل، GRP و آزبست تولید می شود.
فلنج اسپیگات آزبست با چه نام دیگری شناخته می شود؟
فلنج اسپیگات مورد استفاده برای لوله آزبست در اصطلاح BO نیز نامیده می شود.
فلنج اسپیگات ذوب ریزان در چه سایزهایی تولید می شود؟
فلنج اسپیگات تولیدی شرکت دانش بنیان ذوب ریزان همدان در محدوده DN80 تا DN1000 تولید می شود.
فلنج اسپیگات در چه فشارهایی تولید می شود؟
این محصول در کلاس های فشاری PN10، PN16، PN25 و PN40 قابل تولید است.
استاندارد ساخت فلنج اسپیگات چیست؟
استاندارد ساخت محصول ISO 2531 است و استاندارد مربوط به فلنج آن EN 1092-2 است.
برای انتخاب فلنج اسپیگات مناسب چه اطلاعاتی لازم است؟
نوع لوله، سایز لوله، فشار کاری و استاندارد مورد نیاز پروژه از مهم ترین اطلاعاتی هستند که باید هنگام انتخاب فلنج اسپیگات بررسی شوند.
