فلنج آداپتور چیست؟ بررسی کاربرد، انواع و مشخصات فلنج آدابتور چدن داکتیل

در پروژه های انتقال آب و شبکه های لوله کشی، گاهی لازم است یک لوله به شیرآلات، پمپ ها یا سایر تجهیزاتی که دارای اتصال فلنجی هستند متصل شود. اما همه لوله ها در انتهای خود دارای فلنج نیستند. در چنین شرایطی استفاده از فلنج آداپتور (Flange Adaptor) می تواند راهکاری ساده و کاربردی برای ایجاد این اتصال باشد.

فلنج آداپتور قطعه ای است که بین قسمت صاف لوله و یک اتصال یا تجهیز فلنجی قرار می گیرد و امکان ایجاد یک اتصال محکم و آب بندی شده را فراهم می کند.

 این قطعه در انواع مختلفی تولید می شود و مدل Wide Range  به دلیل داشتن محدوده تحمل مناسب برای قطر خارجی لوله، کاربرد گسترده ای دارد.

فلنج آداپتور چیست؟

فلنج آداپتور یک اتصال مکانیکی است که برای وصل کردن قسمت صاف یک لوله به یک اتصال فلنجی مورد استفاده قرار می گیرد.

برای مثال، فرض کنید یک لوله چدن داکتیل یا پلی اتیلن داریم و می خواهیم آن را به یک شیر فلنج دار متصل کنیم. اگر انتهای لوله به صورت مستقیم قابلیت اتصال فلنجی نداشته باشد، فلنج آداپتور می تواند بین لوله و شیر قرار بگیرد.

این قطعه از یک طرف دارای فلنج سوراخ دار است و از طرف دیگر روی لوله قرار می گیرد. با استفاده از گسکت، رینگ و پیچ و مهره، اتصال روی لوله محکم و آب بندی می شود.

به زبان ساده، می توان گفت:

فلنج آداپتور پلی است بین یک لوله ساده و یک اتصال فلنجی.

فلنج آداپتور چه کاربردی دارد؟

مهم ترین کاربرد فلنج آداپتور، ایجاد اتصال بین قسمت صاف لوله و یک قطعه دارای اتصال فلنجی است.

این قطعه می تواند در بخش های مختلف یک شبکه لوله کشی مورد استفاده قرار گیرد، از جمله:

• اتصال لوله به شیرآلات فلنج دار
• اتصال لوله به پمپ
• اتصال لوله به تجهیزات دارای فلنج
• اتصال بخش های مختلف خطوط انتقال آب
• استفاده در شبکه های انتقال و توزیع آب
• استفاده در پروژه هایی که لوله بدون فلنج باید به یک قطعه فلنجی متصل شود

یکی از مزیت های مهم فلنج آداپتور این است که برای ایجاد اتصال، نیازی نیست حتماً در انتهای لوله یک فلنج به صورت جداگانه ایجاد یا نصب شود.

فلنج آداپتور چگونه کار می کند؟

نحوه عملکرد فلنج آداپتور را می توان خیلی ساده توضیح داد.

ابتدا فلنج آداپتور روی قسمت صاف لوله قرار می گیرد. سپس گسکت در محل مناسب قرار داده می شود و رینگ روی آن قرار می گیرد. با سفت کردن پیچ و مهره ها، رینگ به گسکت فشار وارد می کند.این فشار باعث می شود گسکت به سطح خارجی لوله فشرده شده و محل اتصال را آب بندی کند.در طرف دیگر، صفحه فلنج آداپتور با استفاده از پیچ و مهره به فلنج شیر، پمپ یا تجهیز موردنظر متصل می شود.

در نتیجه، یک طرف اتصال به لوله و طرف دیگر به قطعه فلنجی متصل شده و یک اتصال محکم و آب بندی شده ایجاد می شود.

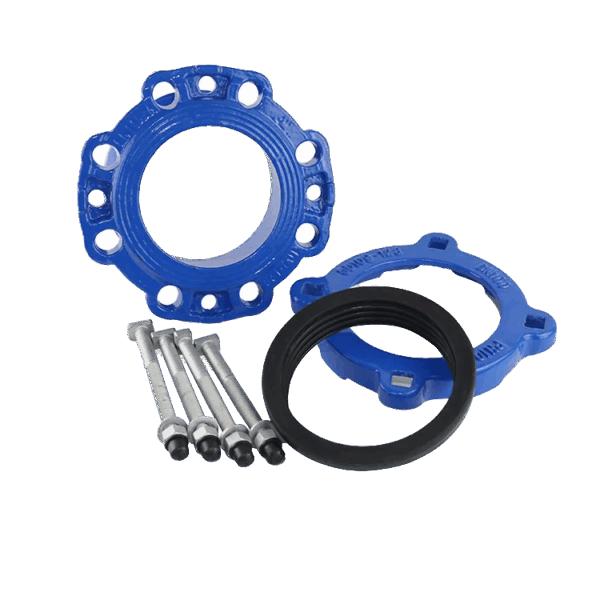

اجزای فلنج آداپتور

فلنج آداپتور از چند بخش اصلی تشکیل شده است که هرکدام وظیفه مشخصی دارند.

1-بدنه: قسمت اصلی فلنج آدابتور است و ساختار کلی قطعه را تشکیل می دهد. در محصول ذوب ریزان، بدنه از چدن داکتیل ساخته می شود.یک طرف بدنه به شکل فلنج است و سوراخ های لازم برای اتصال پیچ و مهره در آن قرار دارد.



2-رینگ: رینگ در قسمت اتصال به لوله قرار می گیرد و با کمک پیچ و مهره، گسکت را روی سطح خارجی لوله فشرده می کند.به این ترتیب رینگ در ایجاد یک اتصال پایدار و آب بندی مناسب نقش دارد.



3-گسکت: گسکت یا واشر آب بندی، یکی از مهم ترین اجزای فلنج آداپتور است.این قطعه بین آداپتور و لوله قرار می گیرد و با فشرده شدن، فضای بین دو سطح را پر می کند تا از خروج آب و ایجاد نشتی جلوگیری شود.

در فلنج آدابتور تولیدی ذوب ریزان از گسکت های EPDM و SBR استفاده می شود.



4 -پیچ و مهره: پیچ و مهره ها اجزای مختلف آداپتور را به یکدیگر متصل و محکم می کنند. با سفت شدن آن ها، رینگ روی گسکت فشار وارد می کند و باعث ایجاد آب بندی مناسب می شود.

در محصول ذوب ریزان، پیچ و مهره ها با پوشش داکرومات استفاده می شوند.



5- واشر: واشر در محل اتصال پیچ و مهره قرار می گیرد و به توزیع مناسب فشار واردشده توسط مهره کمک می کند.



فلنج آداپتور برای چه لوله هایی استفاده می شود؟

فلنج آداپتورتولیدی شرکت دانش بنیان ذوب ریزان همدان برای اتصال به لوله های چدن داکتیل و پلی اتیلن مورد استفاده قرار می گیرد.

1 – اتصال به لوله چدن داکتیل

چدن داکتیل یکی از مواد پرکاربرد در خطوط انتقال و توزیع آب است. استفاده از فلنج آداپتور چدن داکتیل امکان ایجاد اتصال فلنجی در مسیر این خطوط را فراهم می کند.

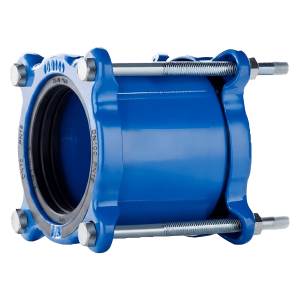

2 – اتصال به لوله پلی اتیلن

لوله های پلی اتیلن نیز در بسیاری از پروژه های انتقال آب مورد استفاده قرار می گیرند. فلنج آداپتور می تواند برای اتصال قسمت صاف این لوله ها به تجهیزات فلنج دار مورد استفاده قرار گیرد.

مشخصات فنی فلنج آداپتور ذوب ریزان

شرکت دانش بنیان ذوب ریزان همدان فلنج آداپتور را در محدوده سایزی و فشاری متنوع تولید می کند.

استاندارد فلنج آداپتور

رعایت استاندارد در تولید اتصالات مورد استفاده در خطوط لوله اهمیت زیادی دارد، زیرا استانداردها مشخص می کنند محصول از نظر ابعاد، مواد اولیه و الزامات تولید باید چه ویژگی هایی داشته باشد.فلنج آداپتور تولیدی شرکت دانش بنیان ذوب ریزان همدان بر اساس استاندارد ISO 2531 تولید می شود و اتصال فلنجی آن مطابق EN 1092  است.رعایت این استانداردها باعث می شود محصول برای استفاده در سیستم های لوله کشی و تجهیزات فلنجی، از نظر الزامات ابعادی و فنی، در چارچوب استانداردهای مربوطه تولید شود.

پوشش فلنج آداپتور

فلنج آداپتور به دلیل استفاده در محیط های مختلف و به خصوص شبکه های انتقال آب، نیاز به یک پوشش مناسب برای محافظت از سطح خود دارد.فلنج آداپتور تولیدی ذوب ریزان با پوشش اپوکسی با ضخامت حداقل 250 میکرون عرضه می شود.پوشش اپوکسی به عنوان یک لایه محافظ روی سطح قطعه قرار می گیرد و به افزایش مقاومت سطح محصول در برابر عوامل محیطی و شرایط کاری کمک می کند.

مزایای فلنج آداپتور

استفاده از فلنج آداپتور می تواند مزایای مختلفی برای اجرای خطوط لوله داشته باشد:

• امکان اتصال قسمت صاف لوله به تجهیزات فلنجی
• نصب نسبتاً ساده و سریع
• قابلیت استفاده برای محدوده ای از قطرهای خارجی لوله
• امکان اتصال لوله های چدن داکتیل و پلی اتیلن
• ایجاد اتصال آب بندی شده با استفاده از گسکت
• مناسب برای استفاده در خطوط انتقال و توزیع آب
• امکان اتصال به شیرآلات و تجهیزات فلنج دار
• کاهش نیاز به ایجاد اتصال فلنجی مستقیم روی برخی لوله ها

تفاوت فلنج آداپتور با کوپلینگ چیست؟

فلنج آداپتور و کوپلینگ هر دو از اتصالات مورد استفاده در شبکه های لوله کشی هستند، اما کاربرد آن ها یکسان نیست.

فلنج آداپتور زمانی استفاده می شود که بخواهیم یک قسمت صاف لوله را به یک اتصال یا تجهیز فلنجی متصل کنیم.اما کوپلینگ معمولاً برای اتصال دو سر لوله به یکدیگر استفاده می شود.

بنابراین تفاوت اصلی را می توان این طور خلاصه کرد:

هنگام انتخاب فلنج آدابتور به چه نکاتی توجه کنیم؟

برای انتخاب فلنج آداپتور مناسب، فقط توجه به سایز اسمی کافی نیست. بهتر است چند مورد مهم بررسی شود:

سایز لوله:

باید محدوده قطر خارجی لوله با محدوده قابل پشتیبانی آداپتور هماهنگ باشد.

فشار کاری:

فشار کاری آداپتور باید متناسب با فشار مورد نیاز خط لوله انتخاب شود.

جنس لوله:

باید مشخص شود آداپتور برای چه نوع لوله ای ( چدن داکتیل یا پلی اتیلن ) استفاده خواهد شد.

نوع گسکت:

جنس گسکت باید با شرایط کاری و نوع سیال مورد استفاده سازگاری داشته باشد.

استاندارد فلنج:

استاندارد و ابعاد فلنج باید با فلنج تجهیزی که قرار است به آن متصل شود، هماهنگ باشد.

نوع پوشش:

پوشش مناسب می تواند از سطح قطعه در برابر شرایط محیطی و کاری محافظت کند.

خرید فلنج آداپتور چدن داکتیل

در هنگام خرید فلنج آداپتور، توجه به جنس بدنه، سایز، فشار کاری، نوع گسکت، استاندارد، نوع پوشش و کیفیت ساخت اهمیت زیادی دارد.

شرکت دانش بنیان ذوب ریزان همدان، فلنج آداپتور چدن داکتیل را در سایزهای DN50  تا DN1000  و فشارهای کاری PN10، PN16، PN25  و PN40 تولید می کند.

این محصول برای اتصال قسمت صاف لوله های چدن داکتیل و پلی اتیلن به اتصالات و تجهیزات فلنجی طراحی شده و با پوشش اپوکسی 250 میکرون عرضه می شود.

سوالات متداول درباره فلنج آداپتور

1-فلنج آداپتور چیست؟

فلنج آداپتور یک اتصال مکانیکی است که برای اتصال قسمت صاف یک لوله به یک اتصال یا تجهیز فلنجی استفاده می شود.

2- فلنج آداپتور Wide Range چه تفاوتی دارد؟

مدل Wide Range برای پوشش دادن محدوده ای از قطرهای خارجی لوله طراحی شده و به همین دلیل در زمان نصب انعطاف بیشتری دارد.

3- فلنج آداپتور ذوب ریزان برای چه لوله هایی مناسب است؟

فلنج آداپتور تولیدی ذوب ریزان برای اتصال لوله های چدن داکتیل و پلی اتیلن مورد استفاده قرار می گیرد.

4- فلنج آداپتور ذوب ریزان در چه سایزهایی تولید می شود؟

این محصول در سایزهای DN50  تا DN1000 تولید می شود.

5- فشار کاری فلنج آداپتور ذوب ریزان چقدر است؟

فلنج آدابتور ذوب ریزان در کلاس های فشاری PN10، PN16، PN25  و PN40 تولید می شود.

6- گسکت فلنج آداپتور از چه جنسی است؟

گسکت فلنج آدابتور ذوب ریزان از EPDM  و SBR است.

7- استاندارد تولید فلنج آداپتور چیست؟

استاندارد تولید این محصول ISO 2531  و استاندارد اتصال فلنجی آن EN 1092  است.
