شیر یکطرفه دریچه ای (لولایی)

تحلیل جامع و تخصصی شیر یکطرفه لولایی شرکت دانش بنیان ذوب ریزان همدان راهنمای مهندسی، نصب و کاربرد

در دنیای انتقال سیالات، کنترل جهت جریان یکی از حیاتی ترین مسائل برای حفظ ایمنی تجهیزات و جلوگیری از خسارات مالی است. شیر یک طرفه لولایی یا دریچه ای ذوب ریزان همدان ، به عنوان یکی از کلاسیک ترین و در عین حال کارآمدترین ابزارهای مکانیکی، وظیفه دارد اجازه دهد سیال تنها در یک جهت حرکت کند و در صورت وقوع جریان معکوس، مسیر را فوراً مسدود نماید. این شیر به دلیل طراحی خاص خود، در سیستم هایی که دبی سیال بالا و حساسیت به افت فشار زیاد است، اولویت اول مهندسان مکانیک و تاسیسات است.

جدول مشخصات فنی شیر یکطرفه دریچه ای (لولایی)

مکانیسم عملکرد و تحلیل فیزیکی شیر یکطرفه لولایی شرکت دانش بنیان ذوب ریزان همدان

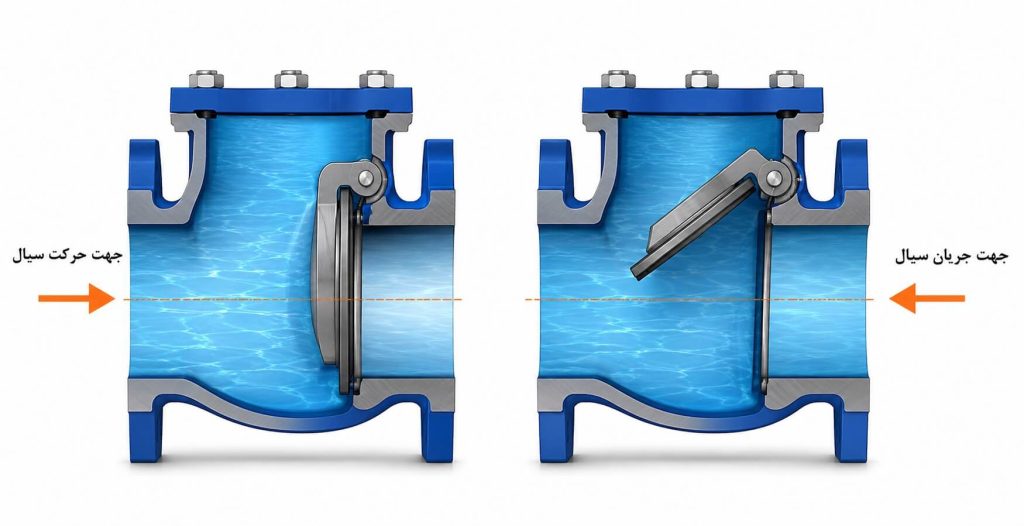

عملکرد شیر لولایی بر پایه یک اصل ساده اما دقیق است: تعادل بین نیروی فشار سیال و نیروی گرانش.

• فاز باز شدن: هنگامی که پمپ فعال شده و سیال از ورودی شیر وارد می شود، فشار دینامیکی سیال به دیسک وارد شده و آن را حول محور لولا به سمت بالا می راند. در این وضعیت، دیسک تقریباً به طور کامل از مسیر جریان کنار می رود و یک «مسیر باز»ایجاد می کند که باعث می شود سیال با کمترین میزان اصطکاک و تلاطم عبور کند.
• فاز بسته شدن: به محض اینکه پمپ خاموش شود یا فشار در سمت خروجی از فشار ورودی بیشتر شود، جریان معکوس شکل می گیرد. در این لحظه، ترکیب نیروی گرانش (وزن دیسک) و فشار سیال برگشتی، دیسک را به سرعت به سمت پایین رانده و آن را روی نشیمنگاه می فشارد. این فرآیند باعث ایجاد یک آب بندی مکانیکی شده و از بازگشت سیال به سمت پمپ یا منبع جلوگیری می کند.

بررسی متریال و استانداردهای ساخت

کیفیت یک شیر لولایی به شدت به متریال به کار رفته در آن وابسته است، زیرا این شیرها در معرض سایش مداوم و خوردگی هستند:

بدنه: بسته به محیط کاری، بدنه می تواند از چدن داکتیل برای کاربردهای عمومی، فولاد کربنی برای فشارهای بالا و دمای زیاد، یا استیل ضدزنگ برای صنایع دارویی، غذایی و محیط های خورنده باشد.

 دیسک و محور: محور لولا نقطه حساس ترین بخش شیر است. استفاده از استیل سخت کاری شده در این بخش ضروری است تا از سایش زودرس و گیر کردن دیسک جلوگیری شود.

 نشیمنگاه و آب بندها: در مدل های اقتصادی از نشیمنگاه های فلزی استفاده می شود، اما برای دستیابی به «نشت صفر»، از واشرهای تفلون استفاده می گردد که در برابر مواد شیمیایی و تغییرات دمایی مقاوم هستند.

این شیر ها در سایز های 50 میلیمتر ( 2 اینچ ) تا 300 میلیمتر ( 12 اینچ ) و در فشار کاری 10 – 16 – 25 بار تولید می شوند.

مزایای استراتژیک شیر لولایی در مقابل سایر مدل ها

چرا در بسیاری از پروژه ها، شیر لولایی را به شیرهای فنری یا گوی شکل ترجیح می دهند؟

• حداقل افت فشار: در سیستم های بزرگ، حتی یک افت فشار کوچک می تواند باعث نیاز به پمپ های قدرتمندتر و مصرف برق بیشتر شود. شیر لولایی به دلیل باز شدن کامل مسیر، کمترین مقاومت را ایجاد می کند.
• توانایی عبور ذرات معلق: برخلاف شیرهای فنری که ممکن است به دلیل وجود ذرات ریز در سیال، در بسته شدن دچار مشکل شوند، فضای باز در شیر لولایی اجازه می دهد سیالاتی با ویسکوزیته بالاتر یا دارای ذرات معلق (مانند فاضلاب یا لجن) راحت تر عبور کنند.
• هزینه بهینه: سادگی در ساخت باعث شده است که این شیرها در مقایسه با عملکردشان، قیمت رقابتی تری داشته باشند و هزینه نگهداری آن ها نیز بسیار پایین باشد.

کاربردهای صنعتی و عملیاتی

این شیرها در طیف گسترده ای از صنایع کاربرد دارند:

• تصفیه خانه های آب و فاضلاب: برای جلوگیری از بازگشت لجن و آب های تصفیه شده به مراحل قبلی.
• سیستم های گرمایش مرکزی: در خطوط خروجی دیگ های بخار برای جلوگیری از بازگشت آب داغ به داخل دیگ که می تواند باعث انفجار یا آسیب شدید شود.
• شبکه های توزیع آب شهری: در نقاط استراتژیک برای کنترل جهت جریان در لوله های اصلی.
• صنایع پتروشیمی: در خطوط انتقال مواد شیمیایی غیرخورنده با دبی بالا.

راهنمای نصب و نکات مهندسی

اشتباه در نصب شیر لولایی می تواند منجر به ناکارآمدی کامل سیستم شود:

قانون گرانش در نصب: این شیرها برای نصب افقی بهینه اند. اگر قصد نصب عمودی دارید، جریان حتماً باید رو به بالا باشد. در صورتی که شیر را در حالت عمودی رو به پایین نصب کنید، دیسک تحت اثر وزن خود همیشه باز می ماند و عملاً هیچ نقش «یک طرفه» ای ایفا نخواهد کرد.

مدیریت ضربه قوچ: در لوله های با قطر زیاد و سرعت جریان بالا، بسته شدن سریع دیسک لولایی می تواند باعث ضربه شدید به لوله ها شود. برای مقابله با این پدیده، پیشنهاد می شود از مدل های لولایی-فنری استفاده کنید که در آن یک فنر کوچک، بسته شدن دیسک را نرم تر و سریع تر می کند.

 فاصله از پمپ: برای عملکرد بهینه، شیر باید در فاصله مناسبی از خروجی پمپ نصب شود تا تلاطم های اولیه سیال باعث لرزش شدید دیسک نشود.

عیب یابی و نگهداری

برای افزایش طول عمر این شیرها، موارد زیر را در برنامه بازدیدهای دوره ای قرار دهید:

• بررسی نشت: اگر سیال در هنگام توقف پمپ به عقب بازمی گردد، احتمالاً نشیمنگاه دچار خوردگی شده یا ذرات ریز مانع از نشستن کامل دیسک شده اند.
• روان کاری محور: در محیط های بسیار خشک یا خورنده، بررسی سلامت محور لولا برای جلوگیری از گیر کردن دیسک ضروری است.
• تخلیه رسوبات: در سیستم های فاضلاب، رسوباتی که روی لبه دیسک جمع می شوند را پاک کنید تا آب بندی کامل برقرار شود.

«شیر یکطرفه دریچه‌ ای (لولایی) ذوب ریزان همدان، راهکاری مطمئن برای جلوگیری از بازگشت جریان و محافظت از پمپ‌ ها در خطوط انتقال آب است. طراحی دقیق دیسک لولایی و آب‌ بندی مطمئن، عملکرد سریع، افت فشار کم و دوام بالا را در شرایط کاری مختلف تضمین می‌ کند.»

“Zoub Rizan Hamedan’s swing check valve provides a reliable solution to prevent backflow and protect pumps in water transmission lines. Its hinged disc design ensures fast response, low pressure drop, and durable performance across various operating conditions.”

— تیم ذوب ریزان همدان

سوالات متداول

1. شیر یک  طرفه لولایی چیست و چگونه کار می کند؟

پاسخ: شیر یک  طرفه لولایی نوعی شیر است که با استفاده از یک دیسک لولایی، جریان سیال را در یک جهت مشخص کنترل می  کند.

2. مزایای شیر یک  طرفه لولایی چیست؟

پاسخ: مزایای این شیرها شامل افت فشار کم، نصب آسان، و قابلیت استفاده در سیستم  های مختلف می  شود.

3. در چه سیستم هایی از شیر یک  طرفه لولایی استفاده می شود؟

پاسخ: این شیرها در سیستم  های آب، فاضلاب، و صنایع مختلف استفاده می  شود.

4. چگونه می توان از ضربه قوچ با استفاده از شیر یک  طرفه لولایی جلوگیری کرد؟

پاسخ: با استفاده از شیر یک  طرفه لولایی، می  توان از بازگشت ناگهانی سیال جلوگیری کرد و از این رو ضربه قوچ را کاهش داد.

5. آیا شیر یک طرفه لولایی برای سیالات خورنده مناسب است؟

پاسخ: بله، اما باید از مواد مناسب مانند استیل یا PVC برای ساخت شیر استفاده شود
