لوله چدنی دوسر فلنج (لوله‌ی اینسرتی) چیست؟ | کاربردها، مزایا و نصب

هنوزم با  یکی از اجزای حیاتی که در شبکه‌های آبرسانی شهری استفاده میشه آشنایی نداری؟؟

لوله‌ها و اتصالات چدنی صنعتی، به ویژه انواع چدن نشکن، یکی از اجزای حیاتی در شبکه‌های آبرسانی شهری و بین شهری، شبکه‌های فاضلاب و همچنین سامانه‌های کشاورزی هستند. لوله چدن نشکن به‌صورت گسترده برای انتقال و توزیع آب آشامیدنی استفاده می‌شود و ضمن تحمل فشار بالا، عمر مفید بسیار بالایی دارد؛ مطالعات نشان می‌دهد عمر مفید این لوله‌ها بیش از ۱۰۰ سال برآورد می‌شود. به‌عنوان مثال، اتصالات چدنی فلنج‌دار در پروژه‌های حساس آبرسانی، و شبکه‌های آب و فاضلاب و حتی صنایع کشاورزی کاربرد فراوان دارند. این دوام و قابلیت اطمینان موجب می‌شود که لوله‌های چدنی صنعتی گزینه‌ای مطمئن برای زیرساخت‌های آبی و کشاورزی به شمار روند.

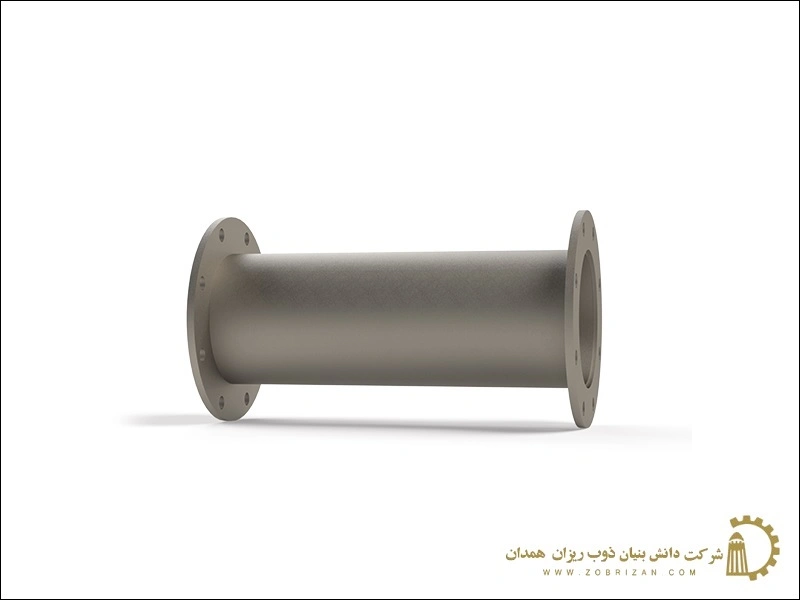

معرفی لوله چدنی دوسر فلنج

بذار برای یکبار هم شده به طور واضح لوله چدنی دو سر فلنج را توضیح بدیم تا از این به بعد هیچ مشکلی برای تشخیص آن نداشته باشید پس با من همراه باشید 👇 👇 👇

لوله چدنی دوسر فلنج صنعتی نوعی لوله فلنج‌دار از جنس چدن (معمولاً چدن داکتیل یا چدن خاکستری) است که در هر دو انتهای خود یک صفحه فلنج دارد و با پیچ و مهره به سایر قطعات متصل می‌شود. ابعاد و ضخامت این لوله‌ها طبق استاندارد بین‌المللی ISO 2531 و استاندارد اروپایی EN 545 برای مصارف آب آشامیدنی تعیین می‌شود. برای افزایش مقاومت در برابر خوردگی و خوردگی شیمیایی، سطح داخلی این لوله‌ها عموماً با ملات سیمانی یا لایه‌های محافظ پوشش داده می‌شود. از نظر مشخصات فنی، این لوله‌ها به‌طور معمول در کلاس‌های K9 تا K12 (فشار کاری حدود 10 تا 40 بار) تولید می‌شوند. شرکت ذوب‌ریزان همدان لوله‌های چدنی دوسر فلنج را در سایزهای بزرگ (معمولاً از DN50 به بالا) و برای تحمل فشار کاری تا 40 بار عرضه می‌کند. چنین مشخصاتی است که لوله چدنی دوسر فلنج را برای شبکه‌های انتقال آب، تصفیه‌خانه‌ها و خطوط تأمین فشارقوی مناسب می‌سازد.

مزایای فنی نسبت به سایر انواع لوله

• مقاومت مکانیکی بالا: لوله چدن نشکن در مقایسه با لوله‌های پلیمری (PVC و HDPE) استحکام ضربه‌ای و کششی بسیار بیشتری دارد. مطالعات نشان می‌دهد مقاومت ضربه‌ای آن حدود ۱۳ برابر لوله PVC و مقاومت کششی آن بیش از ۲۴ برابر لوله HDPE است. در نتیجه، لوله چدنی می‌تواند در برابر بارهای ناگهانی و فشارهای هیدرولیکی شدید بدون افت عملکرد مقاومت کند.
• بهینه بودن نسبت به فولاد: لوله‌های چدن نشکن معمولا دارای قطر داخلی بزرگ‌تر از لوله‌های فولادی هستند که موجب صرفه‌جویی انرژی حدود ۲۰–۲۵٪ در پمپاژ آب می‌شود.
• عمر طولانی و دوام بالا: مقاومت بالای چدن نشکن در برابر خوردگی و شرایط محیطی باعث می‌شود طول عمر این لوله‌ها به‌طور قابل‌توجهی بیشتر از لوله‌های پلیمری و فولادی باشد. برآورد شده عمر مفید لوله‌های چدن نشکن بیش از ۱۰۰ سال است. در حالی که لوله‌های پلاستیکی به‌مراتب زودتر نیاز به تعویض یا تعمیر پیدا می‌کنند. عمر طولانی‌تر به معنی هزینه نگهداری کمتر و بهره‌وری اقتصادی بهتر در طول زمان است.
• صرفه‌جویی در هزینه پمپاژ: سطوح داخلی صاف و قطر بزرگ‌تر لوله چدن نشکن موجب افت فشار کمتر در جریان سیال می‌شود. به همین دلیل هزینه انرژی پمپاژ آب در این لوله‌ها کمتر از لوله PVC و فولادی است. برای مثال پمپاژ آب در لوله PVC حدود ۳۸٪ هزینه انرژی بیشتری نسبت به لوله چدن نشکن دارد و همینطور لوله فولادی در مقایسه حدود ۲۱٪ هزینه بیشتری نیاز دارد.
• سازگاری محیطی و ایمنی: لوله چدن نشکن از حدود ۹۰٪ مواد بازیافتی ساخته می‌شود و خود به‌صورت کامل قابل بازیافت است. در تولید این لوله، برخلاف لوله‌های PVC، مواد سمی (مانند وینیل کلراید یا دود سرطان‌زا) آزاد نمی‌شود
• لوله چدن نشکن با تثبیت بیشتر کیفیت آب و عدم جذب آلودگی شیمیایی، حفاظت بهتری در برابر آلودگی آب آشامیدنی فراهم می‌کند. این ویژگی‌ها لوله چدن نشکن را از نظر زیست‌محیطی و سلامت عمومی برتر می‌سازد.

موارد استفاده در پروژه‌ها

• پروژه‌های تحت فشار و خطوط اصلی آبرسانی: لوله چدن دوسر فلنج توانایی تحمل فشار کاری بالایی دارد (تا حدود 40 بار) و به همین دلیل در خطوط انتقال اصلی آب آشامیدنی و صنایع استفاده می‌شود.
• ایستگاه‌های پمپاژ و شبکه‌های فاضلاب تحت فشار: کلاس‌های فشار استاندارد لوله‌های چدن نشکن امکان تحمل شوک‌های هیدرولیکی بالا (حداقل معادل ۱۰۰ psi) را فراهم می‌کنند. به همین دلیل در ایستگاه‌های پمپاژ و خطوط فاضلاب تحت فشار که ممکن است حوادث قطع برق و موج فشار رخ دهد، کارایی عالی دارند.
• خطوط انتقال آب فاصله‌دار و تصفیه‌خانه‌ها: دوام و پوشش‌های ضد خوردگی لوله چدن نشکن، آن را برای استفاده در مسیرهای طولانی و تحت تأثیر عوامل محیطی مناسب می‌سازد. این لوله‌ها در مخازن ذخیره، تصفیه‌خانه‌ها و کانال‌های اصلی توزیع آب کاربرد وسیعی دارند.
• شبکه‌های آبیاری کشاورزی: با توجه به طول عمر بالای لوله چدن نشکن و مقاومت در برابر فرسایش، این لوله‌ها در شبکه‌های آبیاری تحت فشار (مانند آبیاری قطره‌ای و بارانی بزرگ) نیز استفاده می‌شوند. به‌ویژه در مزارع بزرگ و پروژه‌های کشاورزی صنعتی که نیاز به لوله‌های با دوام دارند، لوله‌های چدنی دوسر فلنج گزینه مناسبی هستند.

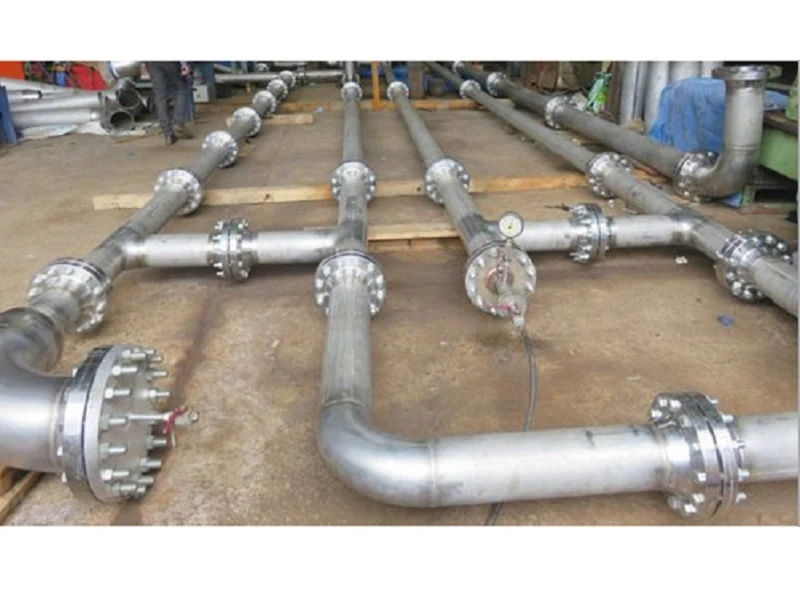

روش نصب و اتصال فلنجی

اتصال لوله‌های دوسر فلنج چدنی مراحل مشخصی دارد که رعایت آن‌ها تضمین‌کننده کارکرد مطمئن است. به طور خلاصه گام‌های اصلی عبارتند از:

1. آماده‌سازی فلنج‌ها: ابتدا سطوح فلنج‌ها باید کاملاً تمیز شده و از هرگونه زنگ یا آلودگی پاک شوند. گسکت (نشیمن مهره لاستیکی) مناسب را مطابق استاندارد انتخاب کنید.
2. تراز کردن فلنج‌ها: دو فلنج را به صورت موازی به هم نزدیک کنید. حصول موازی بودن فلنج‌ها برای ایجاد نشستی یکنواخت روی گسکت (واشر) ضروری است. هیچ‌گاه فلنج‌ها را با اعمال نیروی اضافی به هم تحمیل نکنید؛ اگر لازم است از ابزارهای تراز کمک بگیرید تا گسکت (واشر) به‌طور مرکزی قرار گیرد.
3. قرار دادن گسکت (واشر): گسکت را بین دو فلنج جایگذاری کنید به‌نحوی که کاملاً در مرکز قرار گیرد. در صورت لزوم، چند پیچ موقت (بدون سفت‌کردن کامل) از گوشه‌ها عبور دهید تا گسکت هنگام جابه‌جایی ثابت بماند.
4. بستن پیچ‌ها: پیچ‌ها را به صورت ضربدری و در چند مرحله سفت کنید. ابتدا همه مهره‌ها را با دست کمی محکم کنید، سپس در یک دور اول هر پیچ را تا حدود ۳۰٪ گشتاور نهایی ببندید، در دور بعد تا ۶۰٪ و در دور نهایی تا ۱۰۰٪ گشتاور مشخص‌ شده ادامه دهید.

این روش چندمرحله‌ای و ضربدری فشار یکنواخت روی گسکت اعمال می‌کند و از ایجاد تنش ناهمسان جلوگیری می‌کند. توصیه می‌شود پس از چند ساعت کارکرد اولیه و بازگشت فشار به حالت عادی، مهره‌ها مجدداً کنترل و در صورت نیاز تا گشتاور نهایی تنظیم شوند.

جمع‌بندی

لوله چدنی دوسر فلنج و به‌طور کلی اتصالات چدنی صنعتی به دلیل دوام فوق‌العاده، استحکام بالا و مقاومت در برابر شرایط سخت، در بسیاری از پروژه‌های آبی و صنعتی بهترین گزینه هستند. در مقایسه با لوله‌های پلیمری یا فولادی، این نوع لوله‌ها عملکرد و عمر طولانی‌تری ارائه می‌دهند و هزینه‌های عملیاتی پایین‌تری دارند. شرکت ذوب‌ریزان همدان با بیش از چند دهه تجربه در تولید اتصالات چدنی، لوله‌های دوسر فلنج صنعتی را مطابق استانداردهای بین‌المللی عرضه می‌کند. برای خرید لوله چدنی فلنج‌دار و مشاوره فنی، می‌توانید به وب‌سایت رسمی ذوب‌ریزان همدان مراجعه کرده و با کارشناسان فروش تماس بگیرید. با انتخاب محصولات این شرکت، خدمات پس از فروش و تضمین کیفیت را تجربه کنید و از عملکرد مطمئن لوله‌های چدنی صنعتی بهره‌مند شوید.
