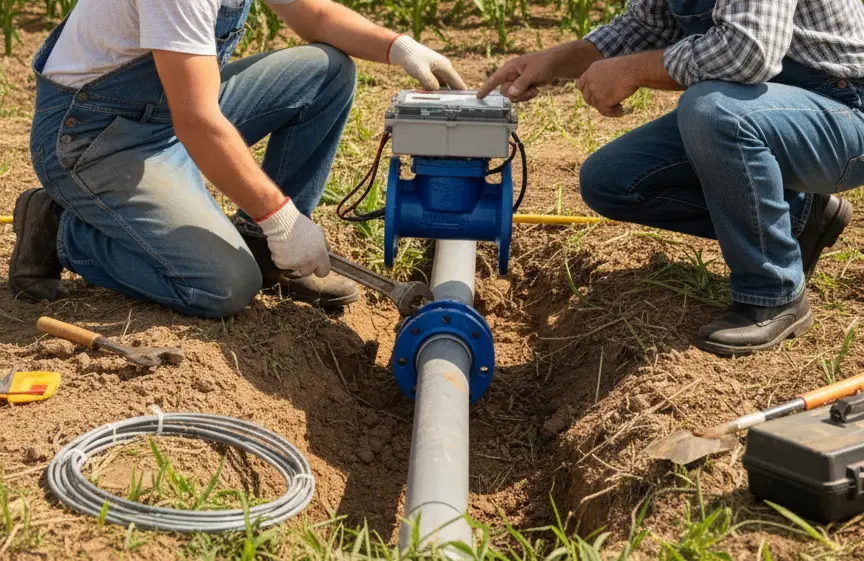

راهنمای نصب کنتور هوشمند آب کشاورزی

مقدمه

در تجربه‌ای که داشتم در پروژه‌های آب‌رسانی شهری و صنعتی، یکی از مهم‌ترین چالش‌ها، رعایت دقیق استانداردهای نصب کنتور آب بوده است. اگر نصب به درستی انجام نشود، نه‌تنها دقت اندازه‌گیری کاهش پیدا می‌کند بلکه عمر مفید کنتور، هزینه تعمیرات و حتی شکایات مشترکان نیز افزایش می‌یابد. در این رپورتاژ به بررسی دقیق استانداردهای بین‌المللی مثل ISO 4064، استاندارد چینی GB/T 778، مقررات AWWA و سایر توصیه‌های فنی می‌پردازم تا شما بتوانید نصب کنتور آب را با اطمینان و به روش صحیح انجام دهید.

جدول خلاصه استانداردها

الزامات بین‌المللی و مقررات فنی

۱. ISO 4064 – استاندارد جهانی برای کنتورهای آب

استاندارد ISO 4064 شامل چند بخش است:

• بخش اول (Part-1): مشخصات فنی و متروژیکال برای کنتورهای آب سرد و گرم که در لوله‌ای بسته قرار دارند. ISO+1

• بخش دوم: روش‌های آزمون برای بررسی دقت، تحمل جریان زیاد، دوام و سایر خصوصیات.

• بخش پنجم: الزامات نصب (Installation Requirements) که مشخص می‌کند کنتور در چه شرایط محیطی و فنی باید نصب شود.

برخی نکات خاص ISO که در پروژه‌ها دیدم بسیار تاثیرگذار بوده‌اند:

• مقدار دقت (accuracy class) در جریان‌های پایین، متوسط و زیاد – اگر کنتور در جریان پایین فعال نباشد، خطا زیاد می‌شود.

• محدوده دما و فشار کاری – استاندارد تعیین می‌کند کنتور باید در دماها و فشارهایی که در محل نصب وجود دارد، عملکرد مناسبی داشته باشد.

• مقاومت در برابر شرایط محیطی مثل یخ‌زدگی، تابش مستقیم آفتاب، رطوبت و خوردگی.

۲. استاندارد چینی GB/T 778.1-2018

این استاندارد ملی برای چین است و در بسیاری از جزئیات با ISO 4064 همپوشانی دارد. برخی نکات آن:

• الزام به نصب مکانیزم‌هایی که جریان برگشتی (reverse flow) را تشخیص یا جلوگیری کنند.

• درج اطلاعات سطح دقت، فشار کاری مجاز (MAP)، دمای مجاز (MAT) و سایر داده‌های مهم بر پلاک کنتور.

۳. توصیه‌های فنی مربوط به نصب

بر اساس مدارک متعدد و تجربه من، رعایت نکات زیر باعث می‌شود نصب دقیق‌تر، دوام بیشتر و خطای کمتر داشته باشید:

• محل نصب: باید در مکانی باشد که دسترسی به آن آسان باشد؛ در مناطقی که یخ‌زدگی ممکن است رخ دهد، نصب در عمق مناسب یا تحت محافظ انجام شود. از تابش مستقیم نور خورشید یا سرما و گرمای شدید جلوگیری شود.

• جهت جریان آب و سیمبول‌ها: پیکان یا نشانگر جریان روی کنتور باید دقیقاً در جهت جریان آب تنظیم شود. اگر نصب به صورت عمودی باشد، ترجیحاً جریان از پایین به بالا باشد.

• لوله‌های مستقیم قبل و بعد کنتور: برای تضمین توزیع یکنواخت جریان و کاهش اختلال در اندازه‌گیری، معمولاً طول لوله مستقیم برابر با چند برابر قطر اسمی لوله لازم است (مثلاً ۸-۱۰ برابر قطر یا حداقل ۳۰۰ میلی‌متر در بعضی استانداردها)

• شیرآلات نگهداری و دریچه‌ تخلیه: نصب شیر ورود و خروج در جلو و عقب کنتور، و یک بای‌پس (مسیر فرعی) در مواقع سرویس یا تعمیر الزامی است.

• تمیز بودن لوله‌ها قبل از نصب: سنگ، شن، براده جوش یا هرگونه رسوب باید پاک شود تا به قطعه حسگر یا هسته کنتور آسیب نزند یا اختلال ایجاد نکند.

• محافظت از کنتور در برابر عوامل محیطی: استفاده از جعبه محافظ در نصب‌های بیرونی، ضد یخ کردن در مناطق سردسیر، ضد آب بودن قسمت‌هایی که ممکن است در معرض آب باشند.

۴. نکات ویژه برای کنتورهای هوشمند و انواع خاص

کنتورهای دیجیتال یا هوشمند نیاز به ملاحظات بیشتری دارند:

• انتخاب کنتور مطابق ظرفیت واقعی جریان – اگر جریان معمولی کمتر یا بیشتر از توان کنتور باشد، خطا یا فرسودگی رخ می‌دهد.

• اجتناب از محیط کاملاً بسته برای کنتورهایی که دارای ارسال بی‌سیم هستند، تا سیگنال مختل نشود.

• نصب تجهیزات جانبی مانند دریچه‌های هوا (vent valve) در مواقعی که ممکن است هوا وارد لوله شود، جلوگیری از محبوس شدن هوا.

چالش‌های محلی در ایران

H3: مناطق گرم و خشک

در استان‌هایی مانند یزد یا کرمان، دمای بالا و فشار کم می‌تواند عملکرد کنتور را تحت تأثیر قرار دهد. نصب سایه‌بان و فیلتر ورودی می‌تواند از خرابی زودهنگام جلوگیری کند.

H3: مناطق سردسیر

در استان اردبیل، یخ‌زدگی یکی از مهم‌ترین چالش‌هاست. استفاده از عایق مناسب و تخلیه آب قبل از زمستان می‌تواند مشکل را کاهش دهد. مقاله

روش‌های جلوگیری از ترکیدگی لوله در زمستان اردبیل راهکارهای عملی پیشنهاد می‌دهد.

تجربه شخصی

در یکی از پروژه‌ها با شرکت آب و فاضلاب، کنتورهایی نصب شده بودند که قبل از کنتور لوله مستقیم کافی نداشتند. در نتیجه، در دوره‌هایی که مصرف آب کم بود، خطای آنها تا ۵–۸٪ افزایش پیدا کرد. پس از تغییر مسیر لوله و افزودن لوله مستقیم پیش از کنتور معادله بهبود یافت به حدود ۱–۲٪. این تجربه نشان می‌دهد که استانداردهایی مثل داشتن لوله مستقیم قبل از کنتور صرفاً توصیه نیست بلکه تأثیر ملموسی دارد.

نتیجه‌گیری

بر اساس تست‌هایی که ما به عنوان درشرکت ذوب ریزان همدان در پروژه‌های مختلف انجام دادیم و مقایسه‌ای که بین استاندارد ISO 4064، GB/T 778، و مقررات محلی انجام شده، این نتیجه حاصل شد که:

۱. رعایت دقیق استانداردهای نصب نه‌فقط جنبه فنی بلکه اقتصادی دارد؛ هزینه‌ی بیشتر در نصب صحیح معمولاً با کاهش هزینه تعمیرات و افزایش دقت جبران می‌شود.
۲. در انتخاب کنتور، نه تنها قیمت بلکه دقت کلاس، فشار و دمای کار و قابلیت محافظت در برابر عوامل محیطی را باید مد نظر قرار داد.
۳. اسناد بین‌المللی مانند ISO 4064 و استانداردهای ملی مانند GB/T 778 بهترین مرجع برای طراحی و نظارت بر نصب کنتور آب هستند.

جمع‌بندی

اجرای صحیح استاندارد نصب کنتور آب، تضمین‌کننده عملکرد دقیق، طول عمر بیشتر و رعایت الزامات قانونی است. این مقاله با نگاهی جامع به الزامات فنی، مقررات بین‌المللی و نکات کاربردی، تلاش کرد تا چالش‌های محلی را نیز پوشش دهد. اگر علاقه‌مند به یادگیری بیشتر در این حوزه هستید، پیشنهاد می‌کنم مقالات زیر را نیز ببینید: روش‌های قرائت کنتور آب کشاورزی چگونه بفهمیم کنتور آب خراب شده است؟ راهنمای نصب کنتورهای هوشمند

• روش‌های قرائت کنتور آب کشاورزی
• چگونه بفهمیم کنتور آب خراب شده است؟
• راهنمای نصب کنتورهای هوشمند

پرسش‌های متداول

۱. آیا می‌توانم کنتور را به‌صورت عمودی نصب کنم؟
بله، ولی باید جریان از پایین به بالا باشد و اگر کنتور عمودی است، باید مطمئن شوید که جهت ورود آب مناسب است و هوا در قسمت بالا محبوس نشود. توصیه‌های فنی می‌گویند در این حالت باید مراقبت بیشتری به کار رود.

۲. لوله مستقیم قبل از کنتور چقدر باید باشد؟
برای بسیاری از انواع کنتورها، طول لوله مستقیم قبل از کنتور باید برابر ۸–۱۰ برابر قطر اسمی لوله یا حداقل حدود ۳۰۰ میلی‌متر باشد. این مقدار بسته به نوع کنتور و استاندارد ممکن است متفاوت باشد.

۳. برای مناطق یخبندان چه اقدامات خاصی باید انجام داد؟
کنتور باید در عمق مناسبی نصب شود یا در جعبه محافظ یا داخل فضای محافظت‌شده باشد؛ عایق‌کاری لوله‌ها، استفاده از پوشش‌ها یا جعبه‌هایی که از نفوذ یخ جلوگیری می‌کنند، مهم است.

۴. آیا رعایت استانداردهای بین‌المللی واجب هستند؟
خیر؛ در بیشتر کشورها، اجرای استانداردهایی مثل ISO 4064 یا GB/T 778 توصیه‌ای یا جنبه حقوقی آن بسته به مقررات محلی دارد. اما برای تضمین کیفیت، رضایت مشترک و جلوگیری از مشکلات قانونی، رعایت این استانداردها بسیار ارزشمند است.
